Remplacer le connecteur de charge — iPhone 15
Procédure de remplacement du connecteur de charge pour iPhone à Face ID.
🧰 Outils nécessaires
- • Tournevis Pentalobe P2
- • Tournevis cruciforme #000
- • Ventouse d'ouverture
- • Médiators en plastique
- • Spatule métallique fine
- • Pince à épiler
- • Fer à souder fin (selon modèle, pour les nappes soudées)
🔩 Pièces nécessaires
- • Nappe connecteur de charge compatible

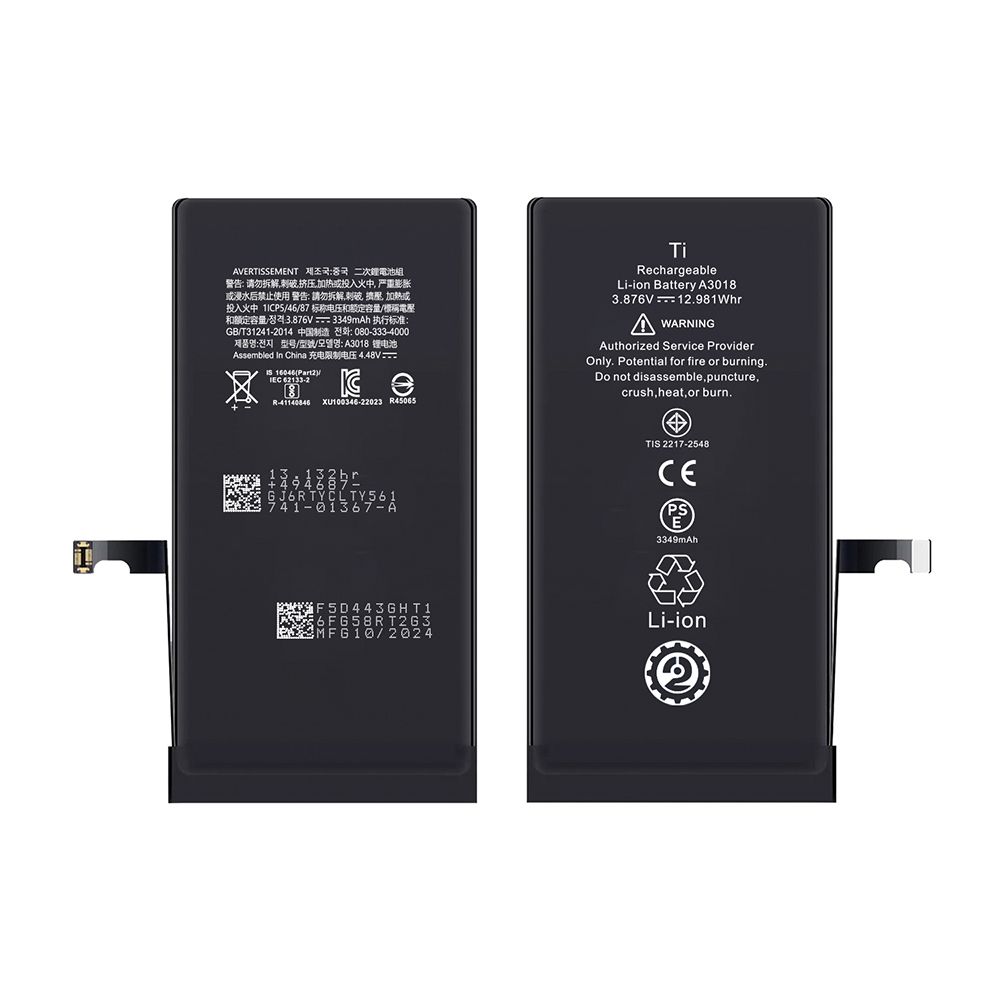

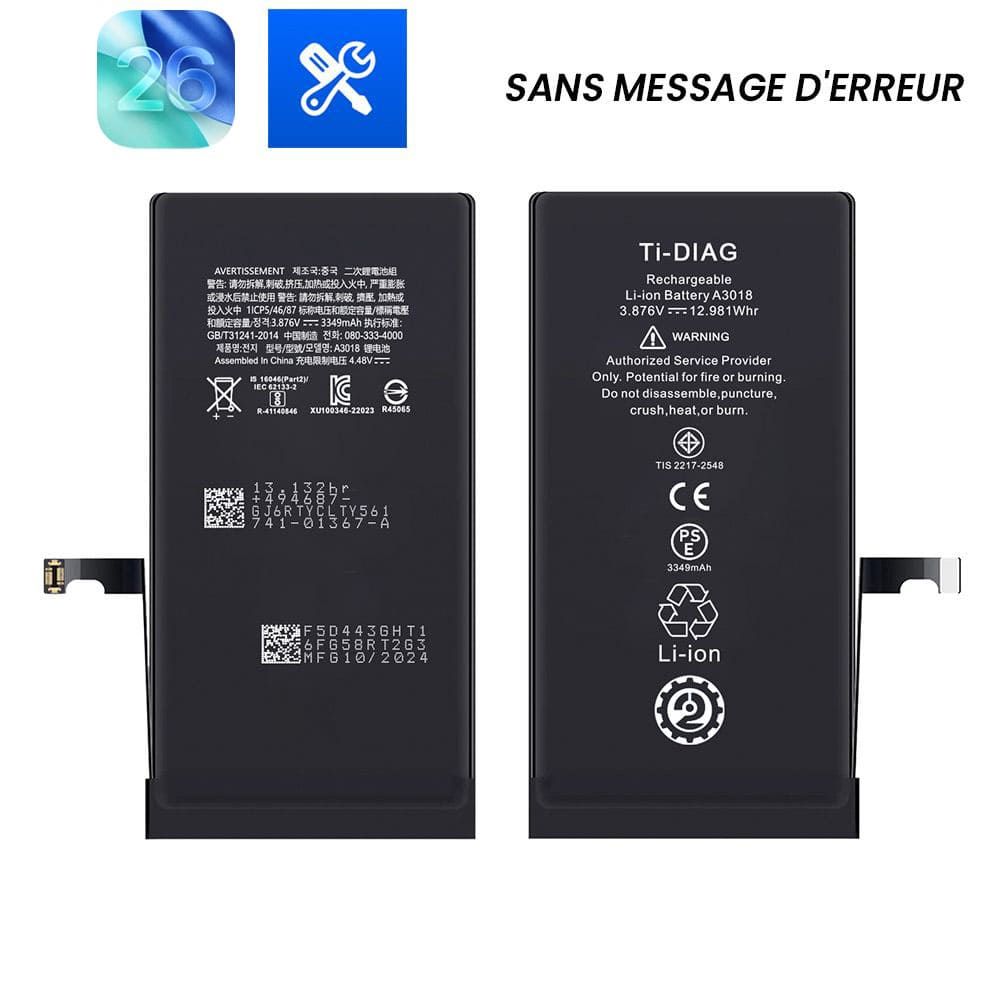

🛒 Pièces disponibles pour ce modèle
Préparer le poste de travail et éteindre le téléphone
Éteins complètement l'appareil et prépare un espace de travail propre et bien éclairé.
Ouvrir l'appareil et déconnecter la batterie
Retire les vis Pentalobe, ouvre l'écran comme pour un remplacement classique, puis déconnecte immédiatement la batterie de la carte-mère avant toute autre intervention.
Repérer les composants reliés au connecteur de charge
Le connecteur de charge est généralement solidaire d'une nappe qui intègre aussi le microphone principal et parfois le haut-parleur. Identifie les vis et connecteurs qui la maintiennent en place avant de commencer le retrait.
Retirer les vis maintenant le module
Dévisse les vis cruciformes qui fixent le support métallique du connecteur de charge au châssis, en les conservant triées par emplacement.
Déconnecter la nappe du connecteur
Déconnecte délicatement la nappe reliant le module de charge à la carte-mère, à l'aide de la spatule fine, sans tirer sur le câble.
Retirer le module usagé
Une fois libéré de ses fixations et connexions, retire délicatement l'ensemble du module connecteur de charge de son logement dans le châssis.
Installer le nouveau module
Positionne le nouveau connecteur de charge dans son logement, reconnecte sa nappe à la carte-mère, puis revisse le support métallique.
Reconnecter la batterie et tester la charge
Reconnecte la batterie et teste immédiatement la charge avec un câble (et si possible plusieurs câbles différents) avant de refermer complètement l'appareil.
Refermer l'écran et revisser
Repositionne l'écran, colle-le fermement sur les bords, puis revisse les deux vis Pentalobe finales.
