Remplacer l'écran (interne ou externe) — Z Flip 3
Procédure de remplacement d'écran pour Samsung Galaxy Z (Flip/Fold), avec précautions spécifiques à la dalle pliable et à la charnière.
🧰 Outils nécessaires
- • Ventouse d'ouverture
- • Médiators en plastique très fins
- • Spatule métallique fine
- • Tournevis cruciforme #000
- • Pince à épiler
- • Source de chaleur douce
🔩 Pièces nécessaires

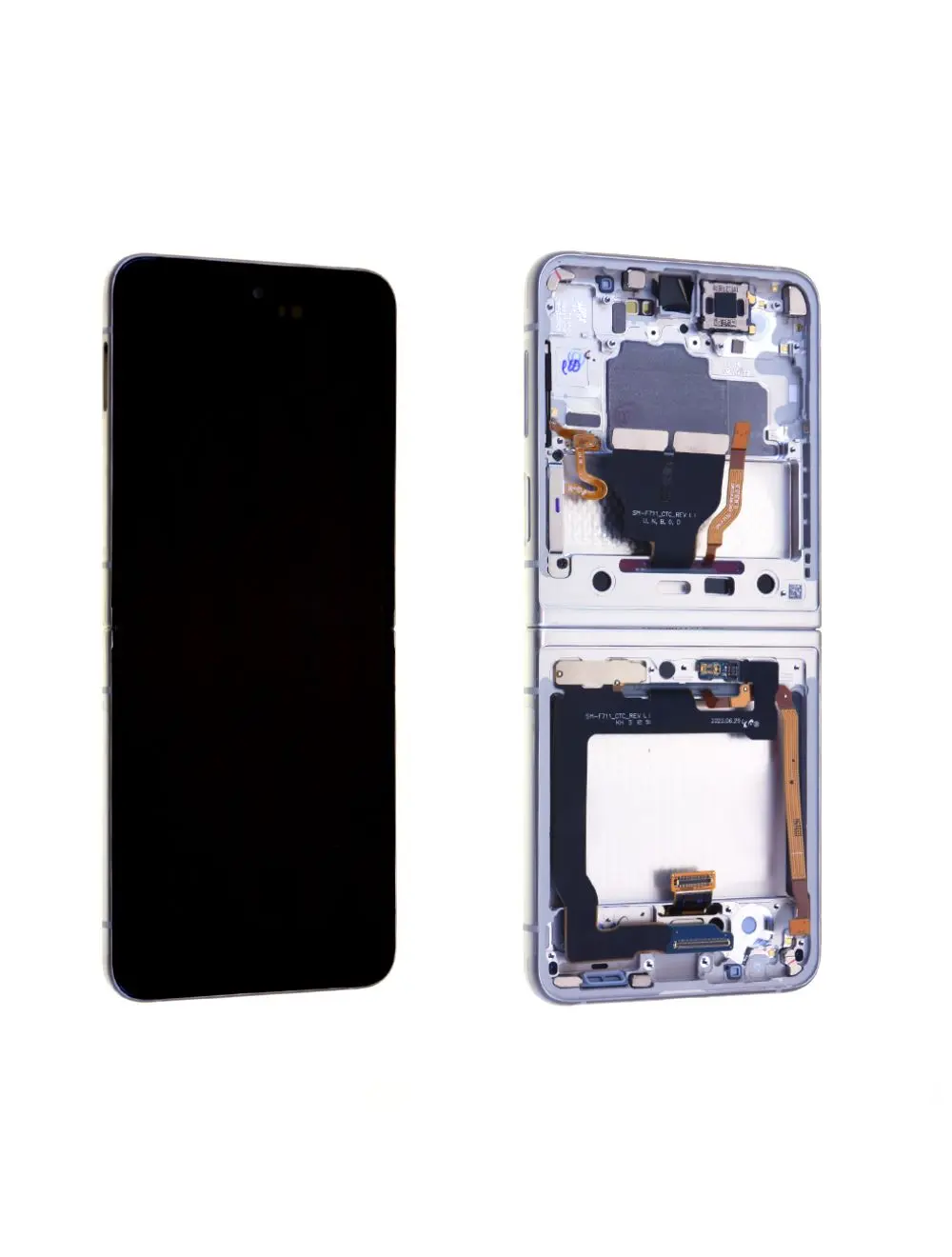

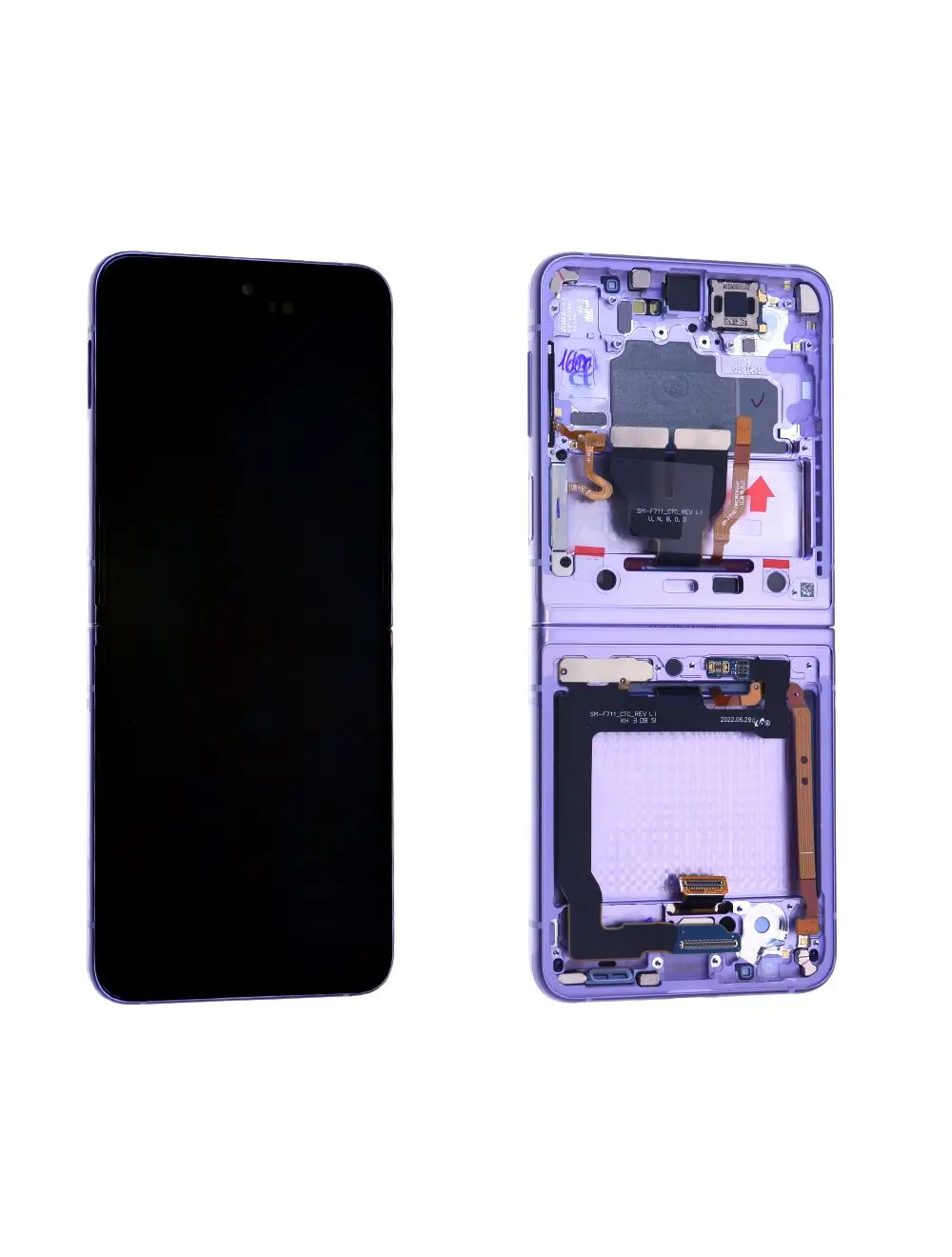

- • Écran de remplacement compatible (interne pliable ou externe selon la panne)
🛒 Pièces disponibles pour ce modèle
Préparer le poste de travail et identifier l’écran concerné
Ces appareils ont deux écrans : un écran externe (couvercle) et un écran interne pliable. Identifie clairement lequel doit être remplacé avant de commencer, la procédure diffère selon le cas.
Éteindre le téléphone et retirer le tiroir SIM
Éteins complètement l'appareil et retire le tiroir SIM avant toute ouverture.
Cas écran externe : chauffer et ouvrir le couvercle
Pour l'écran externe, chauffe doucement son pourtour puis détache-le à la ventouse et au médiator, en procédant très lentement car ce petit écran est fin et cassant.
Cas écran interne : ouvrir l'appareil par la charnière
Pour l'écran interne pliable, l'ouverture se fait généralement par le châssis arrière plutôt que par l'écran lui-même : dévisse les vis du dos de l'appareil et retire délicatement la coque arrière avant d'accéder à la dalle pliable.
Manipuler la zone de charnière avec précaution
Ne jamais forcer sur le pli de l'écran interne ni sur le mécanisme de charnière. Si un dégagement est nécessaire près de la charnière, procède avec des outils fins et des mouvements minimes.
Déconnecter les nappes concernées
Localise et déconnecte délicatement les nappes reliant l'écran (interne ou externe) à la carte-mère, à l'aide de la spatule fine.
Retirer l'ancien écran
Retire complètement l'écran défectueux (interne ou externe) de son logement, en prenant soin de conserver intact le film de protection s'il doit être réutilisé.
Installer et tester le nouvel écran
Connecte les nappes du nouvel écran, positionne-le sans coller et teste l'affichage, le tactile, ainsi que le pliage en douceur pour l'écran interne, avant fixation définitive.
Refermer l'appareil
Fixe le nouvel écran selon la méthode adaptée (adhésif pour l'externe, clips/vis pour la coque arrière côté interne), revisse la coque arrière si retirée, et vérifie le bon fonctionnement du pliage complet.
